系统配置 | System Configuration
光源(LED Source)：标配：飞利浦LUMILEDS
可选：CREE、NICHIA、OSRAM、SAMSUNG、BRIDGELUX
LED控制装置(LED Control Device)：标配：亮智（Best Way Light）；
可选：明纬、英飞特、茂硕、飞利浦）
技术参数 | Technical Parameter
宽电压输入 Working Volt：AC85-265V 50/60Hz
功率因数 PF：>0.98
灯具效率 Luminaire Efficiency: >95%
相关色温 CCT: 3000K-6500K
显色指数 CRI: RA>70
初始光效 Initial Luminous Efficiency：125-145lm/W
发光角度 Beam Angle: 80*150°
色温可选：3000K、4000K、5700K
具有防眩光特性的透镜系统和进一步优化了各种照明配光
显色指Ra 5700K >70, 4000K > 70, 3000K > 80
隧道照明的理想解决方案
控制系统 : 0-5V、0-10V、 DALI、AstroDIM、 DynaDIM 多种调光方式
符合国家标准：GB/T 2423.25-2008, IP67、IP68、IS09001:2015、ISO14001:2015
BWL-TLA-***系列LED隧道灯，不仅具有出色的节能效果，提高视觉舒适度，而且能为隧道及铁路隧道提供安全照明保障的解决方案，满足各项国家标准。灯具外型美观流畅，结构紧凑，高效节能，配置合理，安装维修便利。透光罩采用高强度，防冲击，透射率不>85%以上的耐高温PC制成，按照纵相宽幅蝙蝠翼状配光型式。节能并降低总安装成本，保证行车安全的绿色隧道照明解决方案。
主要技术指标:
| 规格型号 | BWL-TLA-*** |
| Input Voltage | 90-305VAC/50/60Hz |
| Power Factor | PF≥0.98 |
| Power Efficiency | ≥90% |
| 功率 | 40W、54W、80W、108W、120W、162W、200W、216W、270W |
| Luminous Efficiency | 120-140lm/W |
| Color Temperature | 3000-4500K、5000-6500K |
| Color Rendering Index | Ra≥72 or Ra≥80 |
| Service Life | 50000 hours |
| Waterproof Rate | IP65 / IP68 |
| 外壳颜色 | Aluminum |
| Heat Sink | 6063 Aluminum |
| Beam Angle | 150*75° / 135*85° |
| Surge Protection | 6KV Lightning Surge Proof Voltage |
| Working Temperature | 40℃≤Ta≤60℃ |
产品特点
- 专为隧道配置而开发并优化的专用透镜，满足道路照明标准，利用系数显著提高，减少电能消耗。
- 灯具壳体采用坚固耐用，并能承受一定机械应力，电动应力和热应力的优质铝材，铝挤压成型，充分保证壳体强度与散热性。
- 采用硅胶圈密封工艺，防护等级达IP65，完全防止灰尘侵入，大暴雨亦不渗水，延长了灯具内部LED和其它电子零件的无故障运行时间。
使用环境
1）最高温度：+40℃；
2）量低温度：-40℃；
3）二氧化硫（SO2）浓度：＞30mg/m3；
4）五氧化氯（N205）浓度：＞100mg/m3；
5）海拔高度：3000m；
6）可承受风速：120m/s。
技术标准
符合铁道部行业标准TB/T2796-1997《铁路隧道固定式照明灯具技术条件》和高速铁路隧道照明的相关技术要求。同时适用于列车时速在200-400公里的高速铁路隧道、桥梁、涵道照明。
| 规定型号 | 功率 | 光通量 | 色温 | 重量t(kg) | 尺寸( L*W*H) | |||
| BWL-TLA-40/54CWL1 | 54W | 7560 | 3000-6500K | 2.2kg | L303*W154*H115 | |||
| BWL-TLA-80/108CWL1 | 108W | 15120 | 3000-6500K | 3.2kg | L310*W197*H135 | |||
| BWL-TLA-120/162CWL1 | 162W | 22680 | 3000-6500K | 4.2kg | L310*W266*H135 | |||
| BWL-TLA-160/216CWL1 | 216W | 30240 | 3000-6500K | 5.7kg | L358*W310*H135 | |||

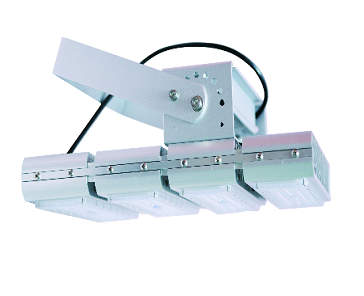

| BWL-TLA-200/270CWL1 | 270W | 37800 | 3000-6500K | 6.7kg | L450*W310*H135 | |||
